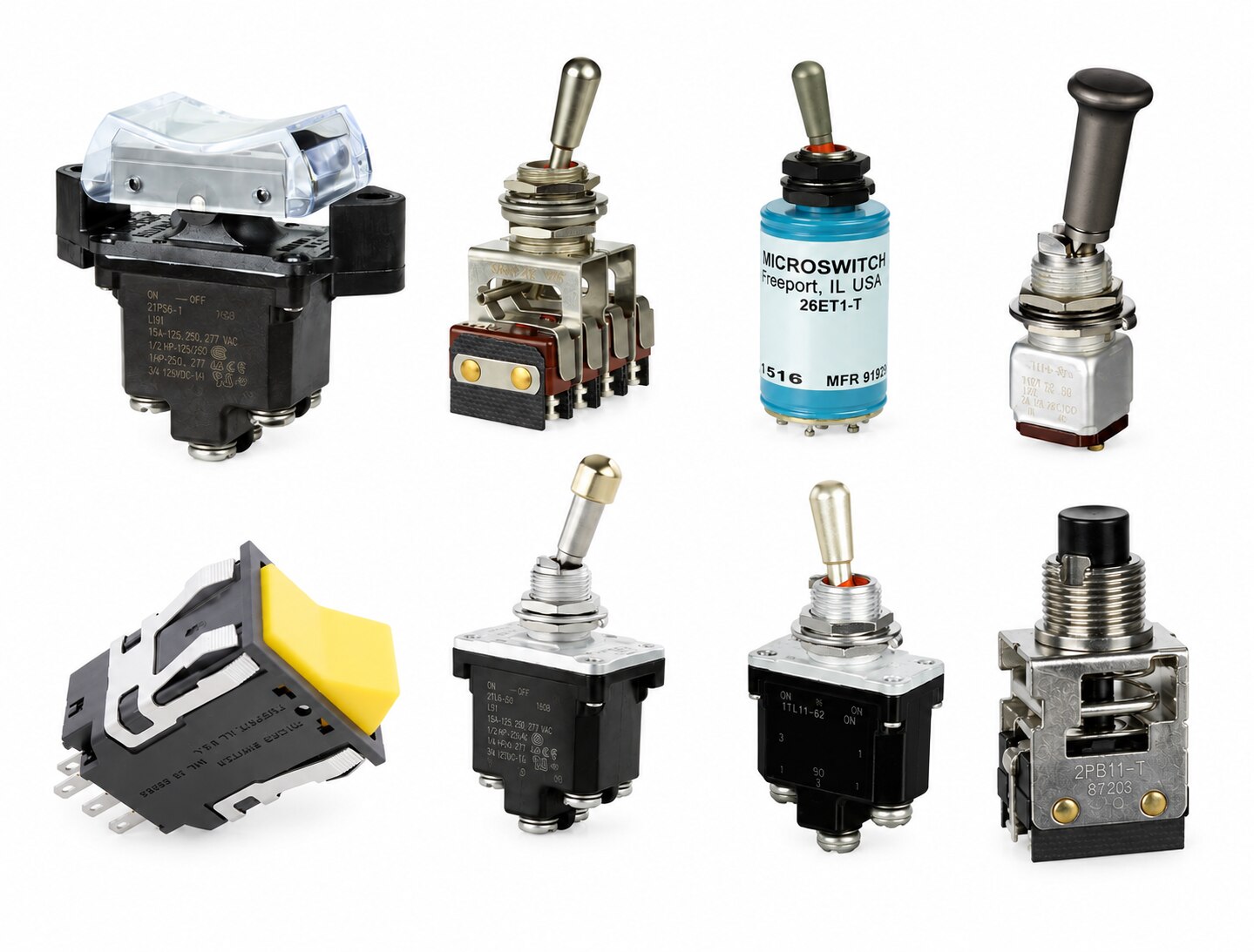

ハネウェルトグル・ロッカースイッチ

Honeywell MICRO SWITCHのトグル・ロッカースイッチは、産業機器から航空・防衛用途まで、幅広い操作・切替用途に対応します。2・3ポジション、モーメンタリ・保持動作、多極回路など、用途に合わせた豊富な仕様をラインアップしています。

取り扱い一覧

※掲載情報は代表仕様です。型式により仕様が異なる場合があります。選定・ご使用の際は、必ず最新のデータシートをご確認ください。

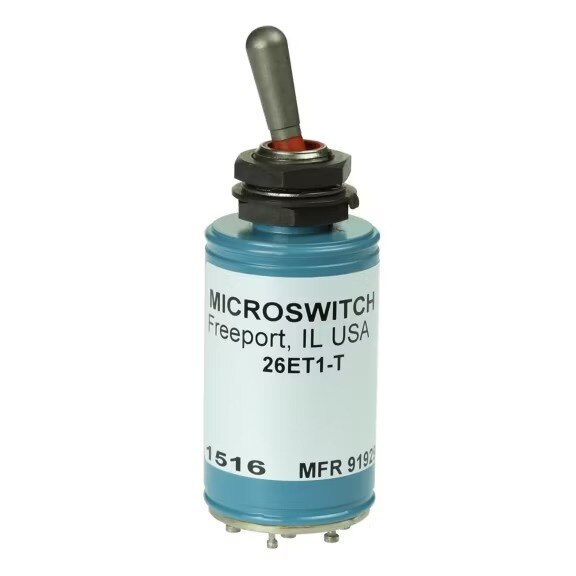

シリーズ	ETシリーズ
回路構成	SPDT / DPDT / 4PST / 4PDT
動作	2 / 3ポジション、保持 / モーメンタリ（電磁保持）
端子方式	はんだ / ネジ / リード線
使用温度	−65～71℃
電気定格	最大7A / 28Vdc
認証・規格	認証：― 規格：SAE AS55941 ※多くの型式
特徴	電磁保持式トグルスイッチ。内蔵ソレノイドで操作位置を保持し、外部信号による遠隔解除や手動解除に対応

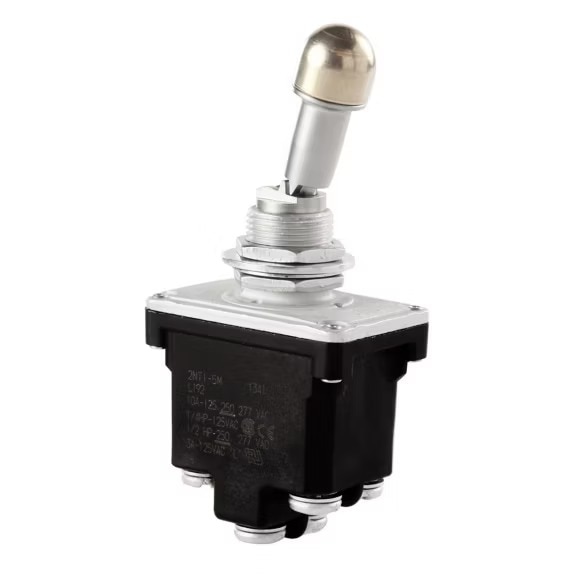

シリーズ	NTシリーズ
回路構成	SPST / SPDT / DPST / DPDT / 4PST / 4PDT
動作	2 / 3ポジション、保持 / モーメンタリ
端子方式	ネジ / はんだ / クイックコネクト
使用温度	−40～71℃
電気定格	最大20A（抵抗負荷）
認証・規格	認証：UL / CSA / CE / UKCA 規格：―
特徴	産業用途向けの商用グレードトグルスイッチ。IP67 / IP68、NEMA 3・3R・4・13に対応し、粉塵・水・振動などの厳しい環境で使用可能

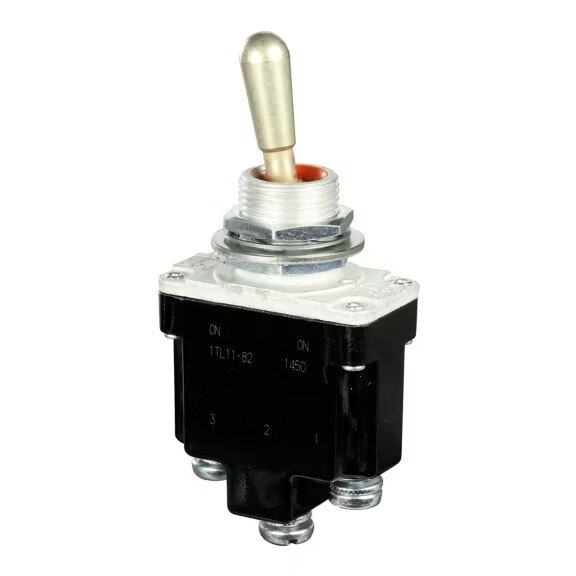

シリーズ	TLシリーズ
回路構成	SPST / SPDT / DPST / DPDT / 4PST / 4PDT
動作	2 / 3ポジション、保持 / モーメンタリ
端子方式	IWTS / はんだ / ネジ / クイックコネクト / リード線
使用温度	−65～71℃
電気定格	最大20A（AC / DC）
認証・規格	認証：UL / CSA / CE / UKCA 規格：MIL-DTL-3950
特徴	軍用グレードの密閉型トグルスイッチ。MIL-DTL-3950に適合し、衝撃・振動・粉塵・水などの厳しい環境に対応

シリーズ	TWシリーズ
回路構成	1PDT / 2PDT / 4PDT、1PST / 2PST ※シリーズにより異なる
動作	2 / 3ポジション、保持 / モーメンタリ
端子方式	クイックコネクト / はんだ / PCB端子 ※シリーズにより異なる
使用温度	0～55℃
電気定格	最大15A / 125・250Vac ※シリーズ・接点材質により異なる
認証・規格	認証：UL / CSA 規格：―
特徴	パネル操作向けロッカースイッチ。照光・非照光、標準負荷・高負荷仕様をラインアップし、LED・白熱灯・ネオンによる表示にも対応

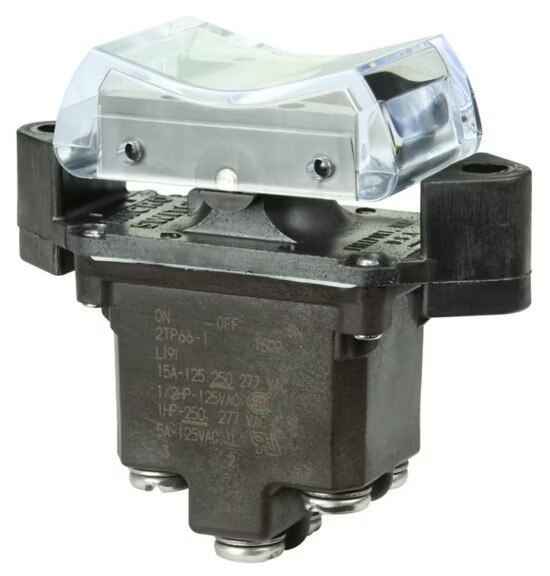

シリーズ	TPシリーズ
回路構成	SPDT / DPDT / DPNO / 3PDT / 4PDT / 6PDT / 8PDT / 10PDT
動作	2ポジション、保持 / モーメンタリ
端子方式	ネジ / クイックコネクト / IWTS
使用温度	−54～71℃
電気定格	最大20A（抵抗負荷）
認証・規格	認証：UL / CSA / CE / UKCA 規格：―
特徴	非照光ロッカースイッチ。フラッシュ取付・パネル上取付に対応し、交換可能なボタンで色分けや表示変更が可能

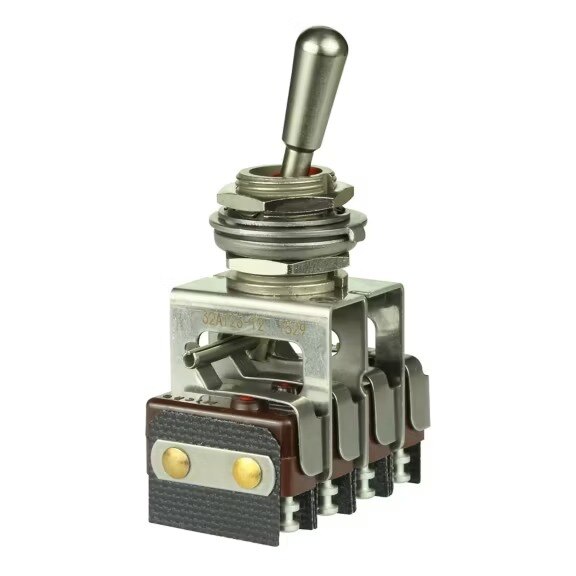

シリーズ	ATシリーズ
回路構成	SPDT / DPDT / DPNO / 3PDT / 4PDT / 6PDT / 8PDT / 10PDT
動作	2ポジション、保持 / モーメンタリ
端子方式	はんだ / ネジ / クイックコネクト / リード線 ※T2・H58仕様あり
使用温度	―
電気定格	0.01～5A（抵抗負荷）
認証・規格	認証：― 規格：MIL-PRF-8805/26/98
特徴	ステンレス製トグルスイッチ。シールドブッシングを選択でき、パネル裏側の取付奥行を抑えた構造

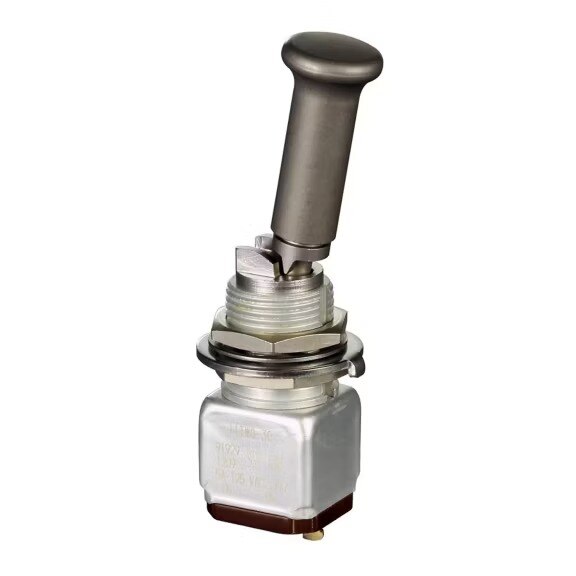

シリーズ	TWシリーズ
回路構成	SPST / SPDT / DPST / DPDT
動作	2 / 3ポジション、保持 / モーメンタリ
端子方式	はんだ / ネジ / クイックコネクト ※IWTS・H58・T2仕様あり
使用温度	−65～71℃
電気定格	0.1～5A / 0.5～28Vdc・ 0.5～115Vac
認証・規格	認証：UL / CSA 規格：MIL-DTL-83781
特徴	小型ステンレス製トグルスイッチ。省スペース・軽量で、シールドブッシング仕様も選択可能

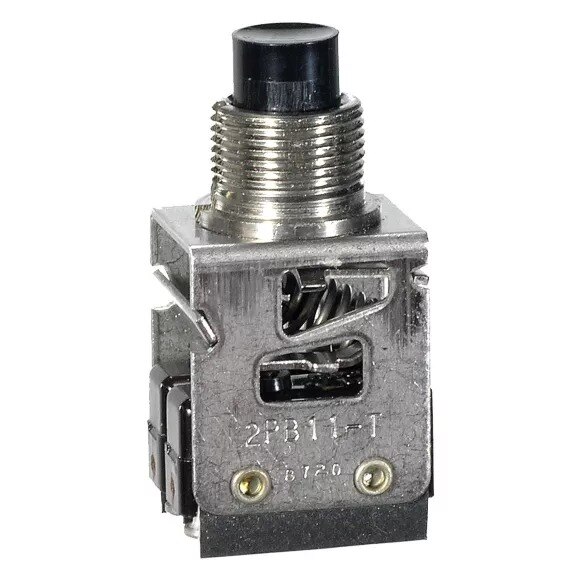

シリーズ	PBシリーズ
回路構成	―
動作	2 / 3ポジション、保持 / モーメンタリ
端子方式	はんだ / クイックコネクト / H58
使用温度	―
電気定格	2～5A / 125・250Vac
認証・規格	認証：UL / CSA 規格：MIL-PRF-8805/23 ※一部型式
特徴	小型プッシュボタンスイッチ。パネルシール・気密シール仕様を選択でき、短ストロークや操作時の触感を備えた仕様にも対応
