NINJA

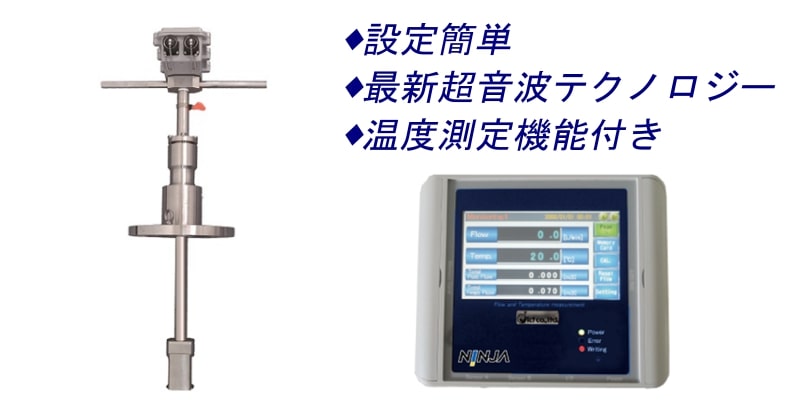

NINJAは補修弁(ボール弁)に取り付けられるように設計された直接挿入型超音波流量計です。
センサブロックに取り付けられた1対の超音波トランスデューサにより、トランジットタイム計測方式で中心流速を測定し、平均流速を求め流量を算出します。

1.設置コスト不要
既存のボール弁に取り付ける場合、断水や工事も全く不要で簡単に設置できるのが最大の特徴。

2.調整・校正の容易さ
設置されたNINJAの調整・校正は全て自動化されております。面倒な調整や校正作業もユーザーがボタンひとつで解決。

3.最新の超音波テクノロジーで高精度
最新のテクノロジーによりトランジットタイム計測精度は飛躍的に向上。流速分解能が0.003m/secの高分解能で、微小流量まで正確に測定可能。

4.設定
測定に必要なパラメータの設定は指示部のLCD画面を通して対話式で簡単設定。

5.温度測定機能
NINJAは水温測定機能も有しております。±1℃の精度で常時温度監視も可能。

6.充実した出力
パルス：正方向流量パルス、負方向流量パルス、エラー出力
アナログ：流量(4-20mA)、流体温度(DC 0-5A)
データ保存：SDカード(csv方式)
コンピュータ通信：MODBUS監視室テムに直結可能

一般仕様

供給電圧・消費電力	DC24V(DC5-26V 電池稼働可) 約5W以下
表示部	4.3インチ　カラー液晶　タッチパネル付き
表示内容	瞬間流量[L/sec][L/min][L/hour][㎥/min][㎥/hour] 瞬間流速[m/sec] 正方向流量パルス 0～999999.999[㎥] 負方向流量パルス 0～999999.999[㎥]
アナログ出力	CH1 流量:DC4-20mA(DC0-24mA)(負荷抵抗≦500Ω) CH2 温度:DC 0-5V
デジタル出力	CH1 正方向流量パルス・負方向流量パルス(PhotoMOS リレー DC30V 500mA) CH2 測定エラー(無電圧接点)
記録媒体	SDカード(2GB　MAX)
カレンダークロック	基盤内組込
通信ポート	RS485(MODBUS) 9,600～38,400bps
動作温度	-5℃～50℃
