ハネウェル密閉型スイッチ

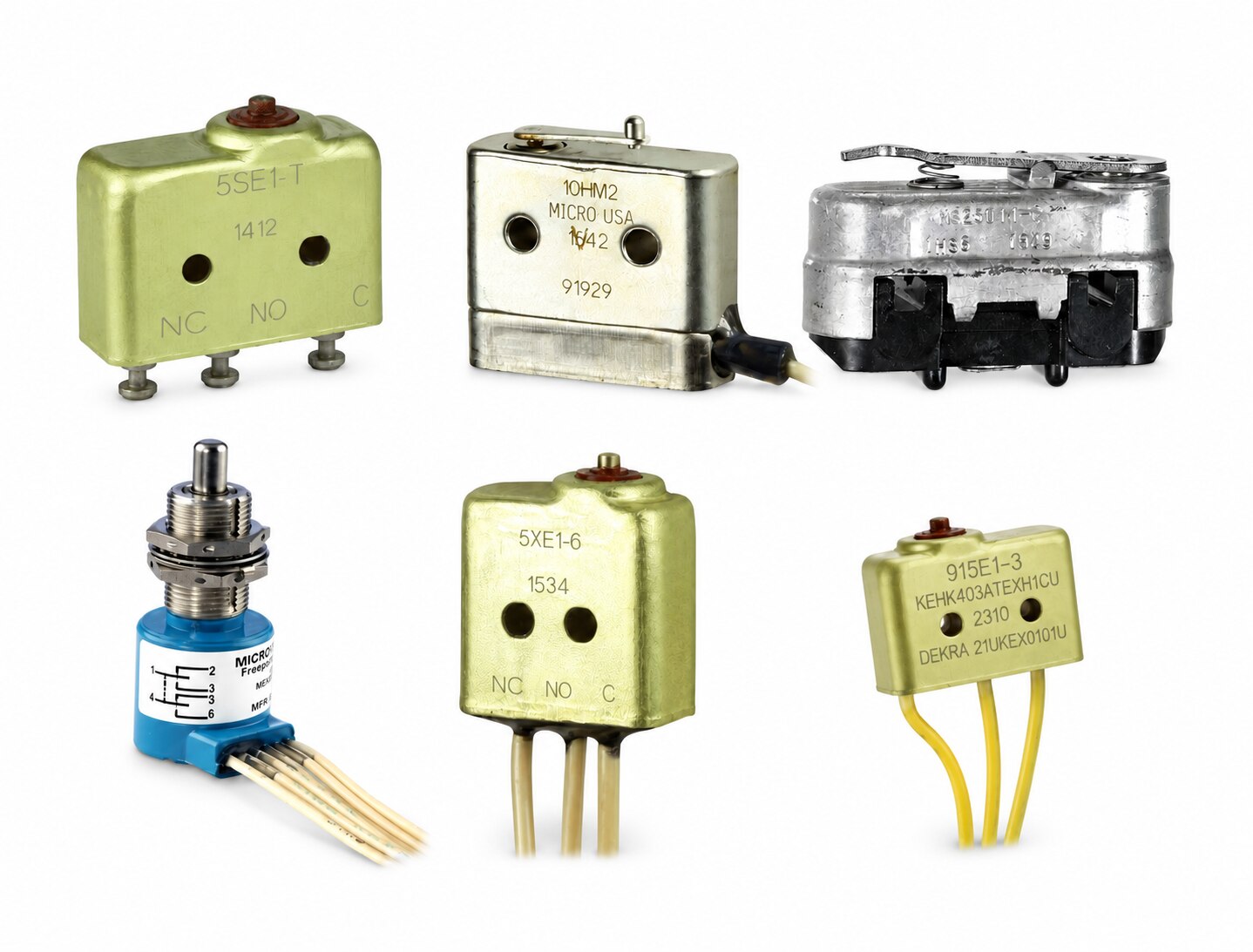

ハネウェルの密閉型スイッチは、水分・粉塵などの外部環境から接点部を保護する環境シールタイプや、気密性を高めた気密シールタイプをラインアップしています。小型・軽量タイプから高電流対応タイプまで、使用環境や装置仕様に合わせて選定できます。

取り扱い一覧

※掲載情報は代表仕様です。型式により仕様が異なる場合があります。選定・ご使用の際は、必ず最新のデータシートをご確認ください。

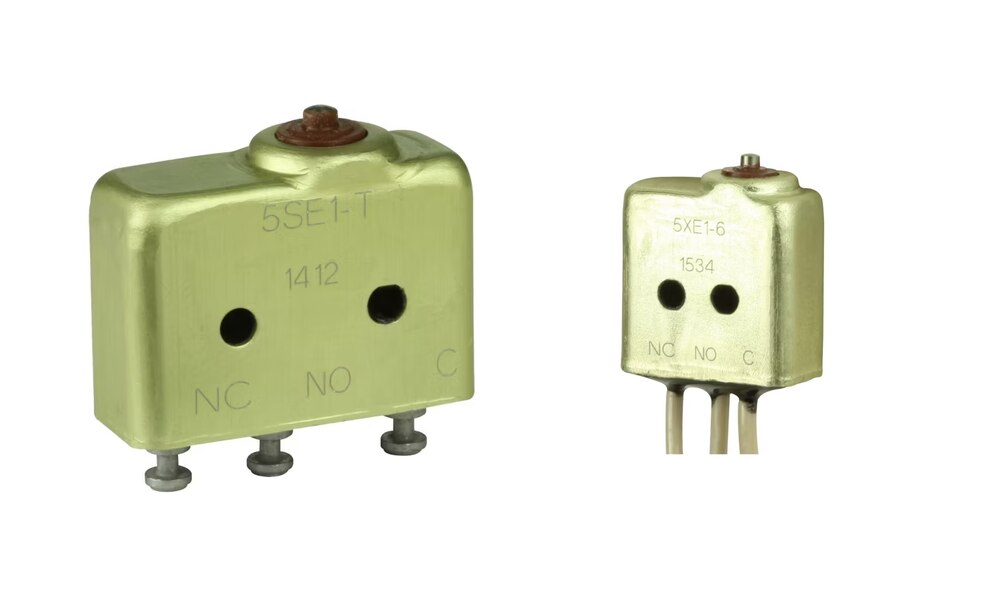

シリーズ	SE / XEシリーズ
シール方式	環境密閉型
接点構成	SPST-NO / NC、SPDT
端子方式	エポキシ封止リード線 / はんだピン
使用温度	−53～105℃ ※型式により−26～85℃、XEは最大149℃仕様あり
電気定格	SE：5A / 30Vdc・250Vac XE：7A / 28Vdc・250Vac
認証・規格	認証：SE＝UL / CSA、XE＝UL 規格：MIL-PRF-8805 ※型式により異なる
特徴	航空機・軍用機器向けの小型環境密閉スイッチ。SEよりさらに小型のXEをラインアップし、限られたスペースでの高精度な位置検出に対応

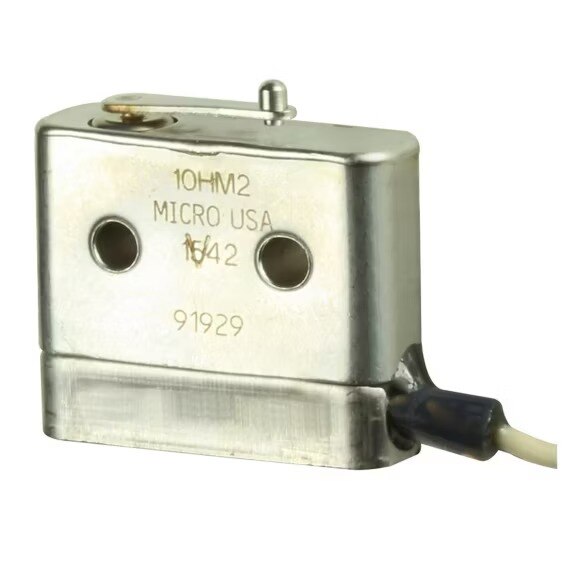

シリーズ	HMシリーズ
シール方式	気密密閉型
接点構成	SPDT
端子方式	リード線 / スルーホールはんだ端子
使用温度	−65～121℃ ※型式により−184～260℃
電気定格	最大4A / 28Vdc ※型式により異なる
認証・規格	認証：UL 508 ※対象型式　規格：MIL-PRF-8805
特徴	航空・宇宙・軍用など過酷環境向けの小型気密密閉スイッチ。ステンレス筐体とガラス-金属／金属-金属シールを採用し、腐食性ガスや水分・粉塵環境、超低温～高温まで対応

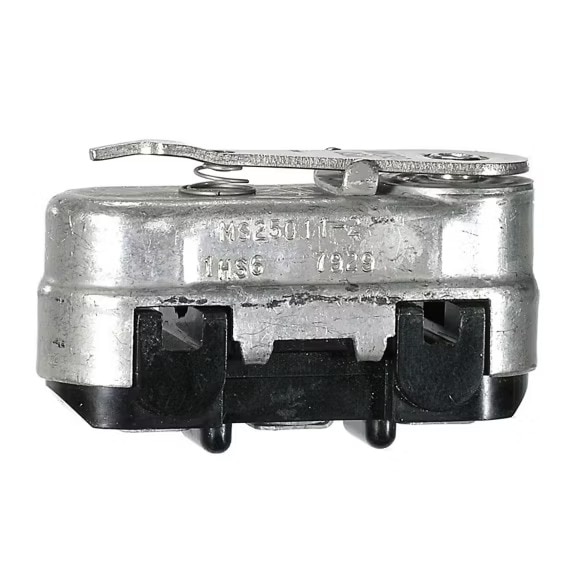

シリーズ	HSシリーズ
シール方式	気密密閉型
接点構成	SPDT
端子方式	ネジ端子 / リード線
使用温度	−54～121℃ ※型式により最大149℃
電気定格	最大25A / 28Vdc ※型式により異なる
認証・規格	認証：UL / CSA ※対象型式　規格：MIL-PRF-8805
特徴	大容量対応の気密密閉型ベーシックスイッチ。25.4mmの標準取付ピッチを採用し、航空機や腐食性ガス・粉塵・水分などの過酷環境での位置検出に対応

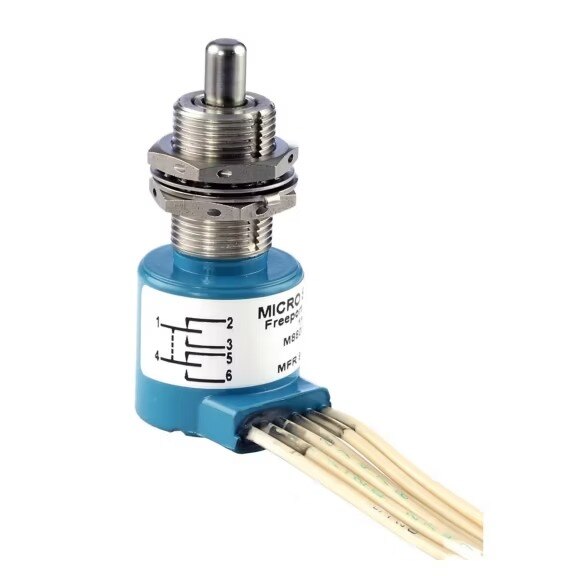

シリーズ	HEシリーズ
シール方式	気密密閉型
接点構成	1PDT～6PDT ※型式により異なる
端子方式	リード線 / ネジ端子 / コネクタ
使用温度	−55～125℃
電気定格	最大7A / 28Vdc ※型式により異なる
認証・規格	認証：―　規格：MIL-PRF-8805 ※対象型式
特徴	航空機などの過酷環境向け気密密閉型リミットスイッチ。最大6PDTの多極回路やロータリーレバーを選択でき、複数回路の位置検出・制御に対応

シリーズ	91SEシリーズ
シール方式	―
接点構成	NC / NO / Common
端子方式	エポキシ樹脂封止リード線
使用温度	−65～85℃
電気定格	―
認証・規格	―
特徴	防爆型ベーシックスイッチ。II 3 G Ex nC IIC Gcに分類され、腐食に強い金属筐体と鋼製プランジャを採用
