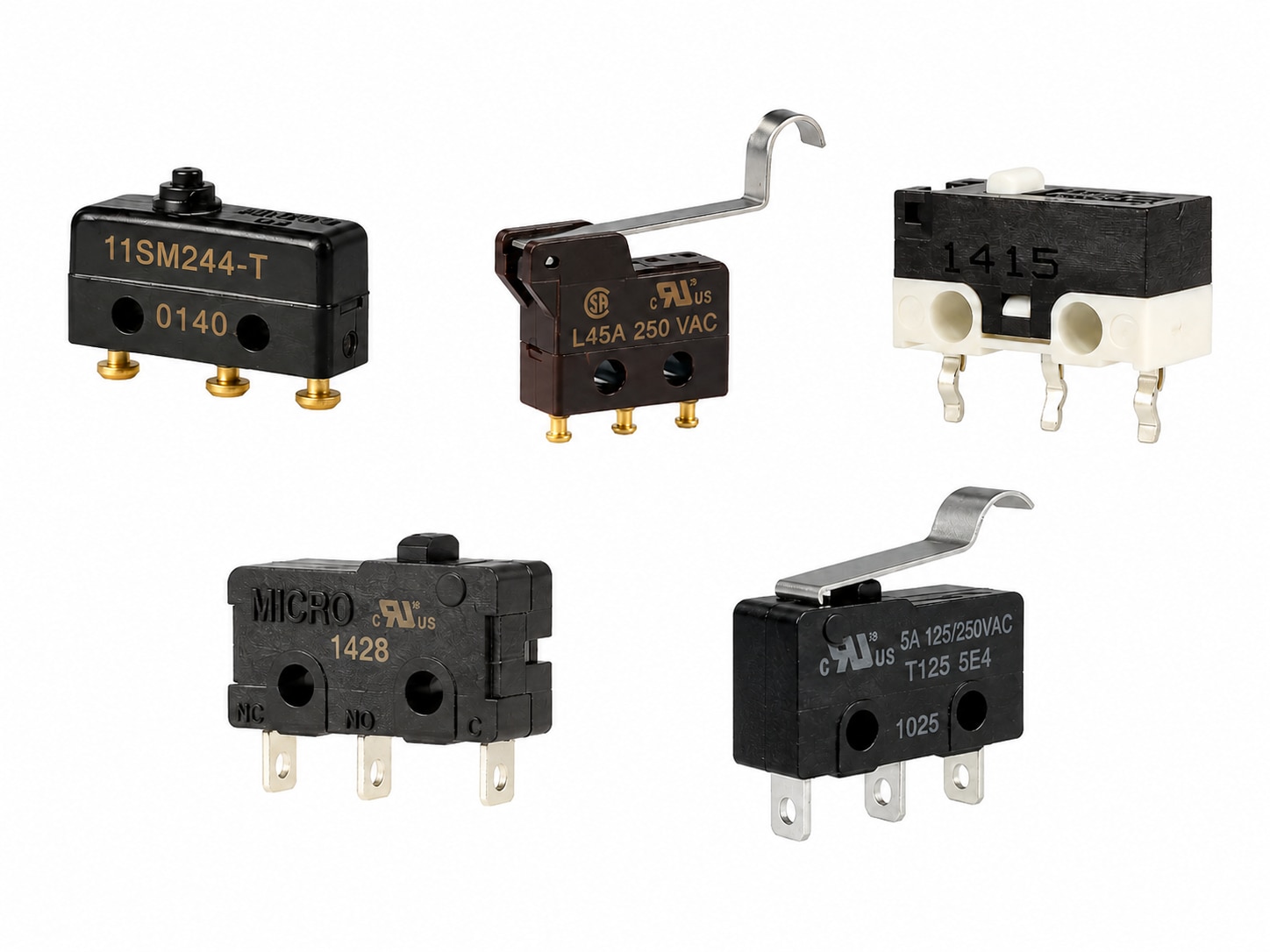

ハネウェル小型・省スペースベーシックスイッチ

ハネウェルの小型・省スペースベーシックスイッチは、限られたスペースへの組み込みに適したサブミニチュアサイズの電気機械式スイッチです。

SM / SX / ZX / ZM / ZM1の5シリーズをラインアップ。小型・軽量ながら、ロジックレベルの微小負荷から電源負荷まで対応するシリーズを揃え、装置サイズ、電気定格、操作力、アクチュエータ、端子方式などに合わせて選定できます。

取り扱い一覧

※掲載情報は代表仕様です。型式により仕様が異なる場合があります。選定・ご使用の際は、必ず最新のデータシートをご確認ください。

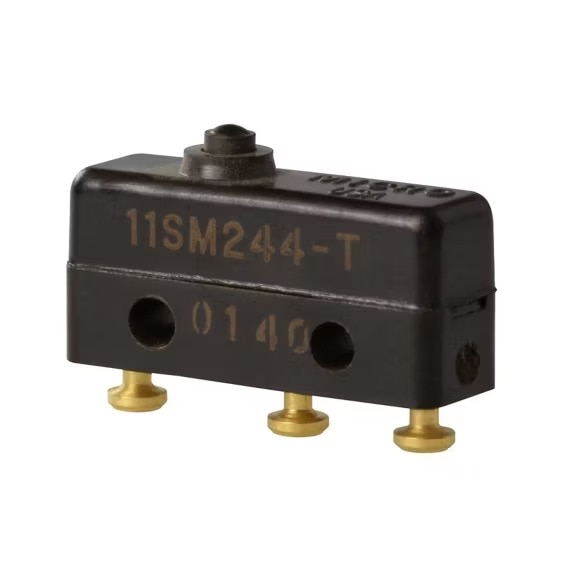

シリーズ	SMシリーズ
ハウジング	フェノール樹脂
接点構成	SPDT
端子方式	クイックコネクト / はんだ / PCB端子
使用温度	−54～121℃ / 高温仕様：～204℃
アクチュエータ	ピンプランジャー / ストレートレバー / ローラーレバー / 模擬ローラーレバー / パドルレバー
電気定格	0.1A～11A
認証	UL / CE / CSA / ENEC / MIL-PRF-8805 / FAA-PMA
特徴	高精度・長寿命のプレミアム超小型ベーシックスイッチ。低操作力・微小動作量に対応し、最大1,000万回の機械寿命を実現

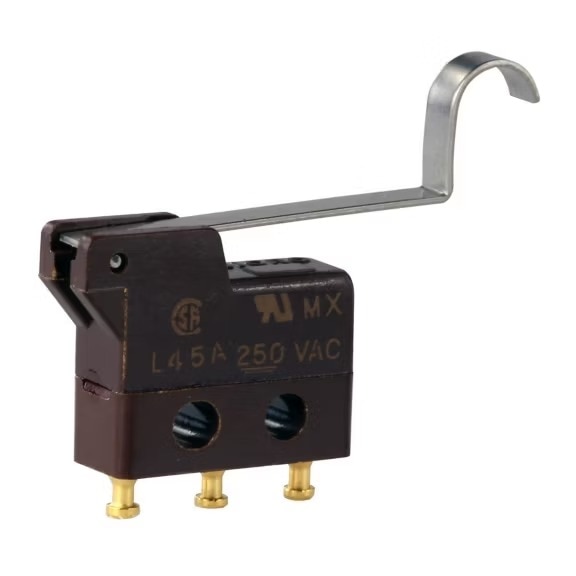

シリーズ	SXシリーズ
ハウジング	金属/プラスチック
接点構成	SPDT / SPNO
端子方式	クイックコネクト / はんだ / PCB端子
使用温度	−54～121℃ / 高温仕様：～204℃
アクチュエータ	ピンプランジャー / ストレートレバー / ローラーレバー / 模擬ローラーレバー / オフセットフラグレバー / クロスローラーレバー
電気定格	1～7A ※低エネルギー仕様0.01Aあり
認証	UL / CE / UKCA / CSA / ENEC / MIL-PRF-8805 / FAA-PMA
特徴	高精度・低操作力のプレミアム超小型ベーシックスイッチ。最大1,000万回の機械寿命を備え、航空・軍用を含む高信頼用途に対応

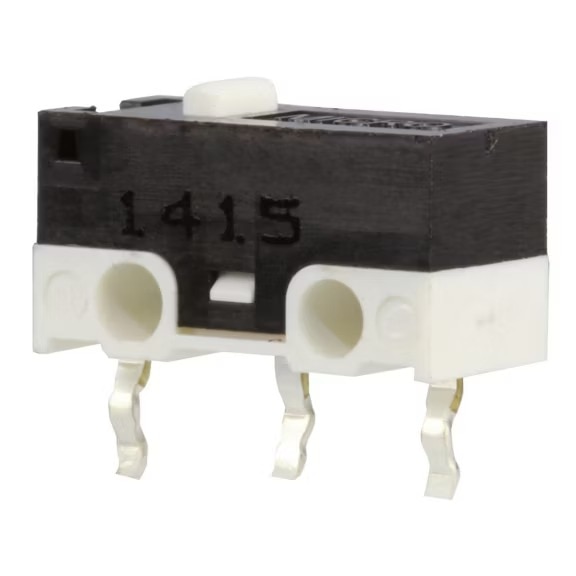

シリーズ	ZXシリーズ
ハウジング	ポリアミド樹脂
接点構成	SPDT
端子方式	はんだ端子 / PCB端子
使用温度	−40～85℃
アクチュエータ	ピンプランジャー / ストレートレバー / ローラーレバー / 模擬ローラーレバーほか
電気定格	0.1A / 3A ※仕様により異なる
認証	UL / cUL / ENEC / CE / UKCA / CQC、RoHS対応 ※仕様により異なる
特徴	省スペース機器への組み込みに適した小型ベーシックスイッチ。ロジックレベルから最大3Aまで対応し、多彩なPCB端子を選択可能

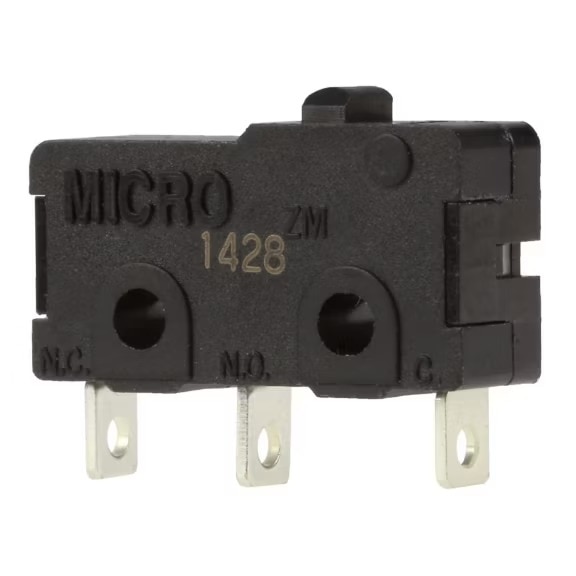

シリーズ	ZMシリーズ
ハウジング	ポリアミド樹脂
接点構成	SPDT / SPNO / SPNC
端子方式	はんだ端子 / PCB端子
使用温度	−40～125℃
アクチュエータ	ピンプランジャー / ストレートレバー / ローラーレバー / 模擬ローラーレバー / L形レバーほか
電気定格	0.1A / 5A / 10.1A
認証	UL / cUL / CQC、RoHS・REACH対応
特徴	全長20mm未満の省スペース型ベーシックスイッチ。コイルスプリング機構により高い機械寿命を備え、ロジックレベルから最大10.1Aまで対応

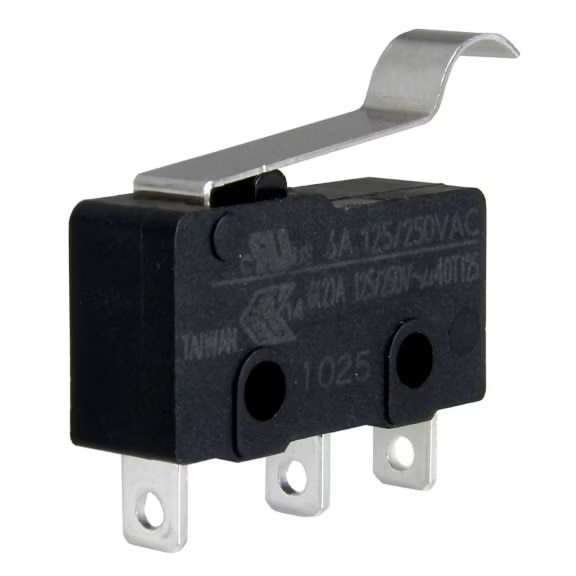

シリーズ	ZM1シリーズ
ハウジング	PBT樹脂（ポリエステル） / ポリアミド樹脂（ナイロン） ※型式により異なる
接点構成	SPDT / SPNO / SPNC
端子方式	はんだ端子 / PCB端子（ストレート・左右） ※型式により異なる
使用温度	−40～125℃ ※一部型式：0～85℃
アクチュエータ	ピンプランジャー / ストレートレバー / ローラーレバー / 模擬ローラーレバー / L形レバーほか
電気定格	0.1A / 3A / 6A / 10.1A / 16.1A
認証	UL / cUL / CQC / ENEC / CE / UKCA、RoHS・REACH対応
特徴	全長20mm未満の省スペース型ベーシックスイッチ。フラットスプリング機構を採用し、小型ながら最大16.1Aの高容量負荷に対応
