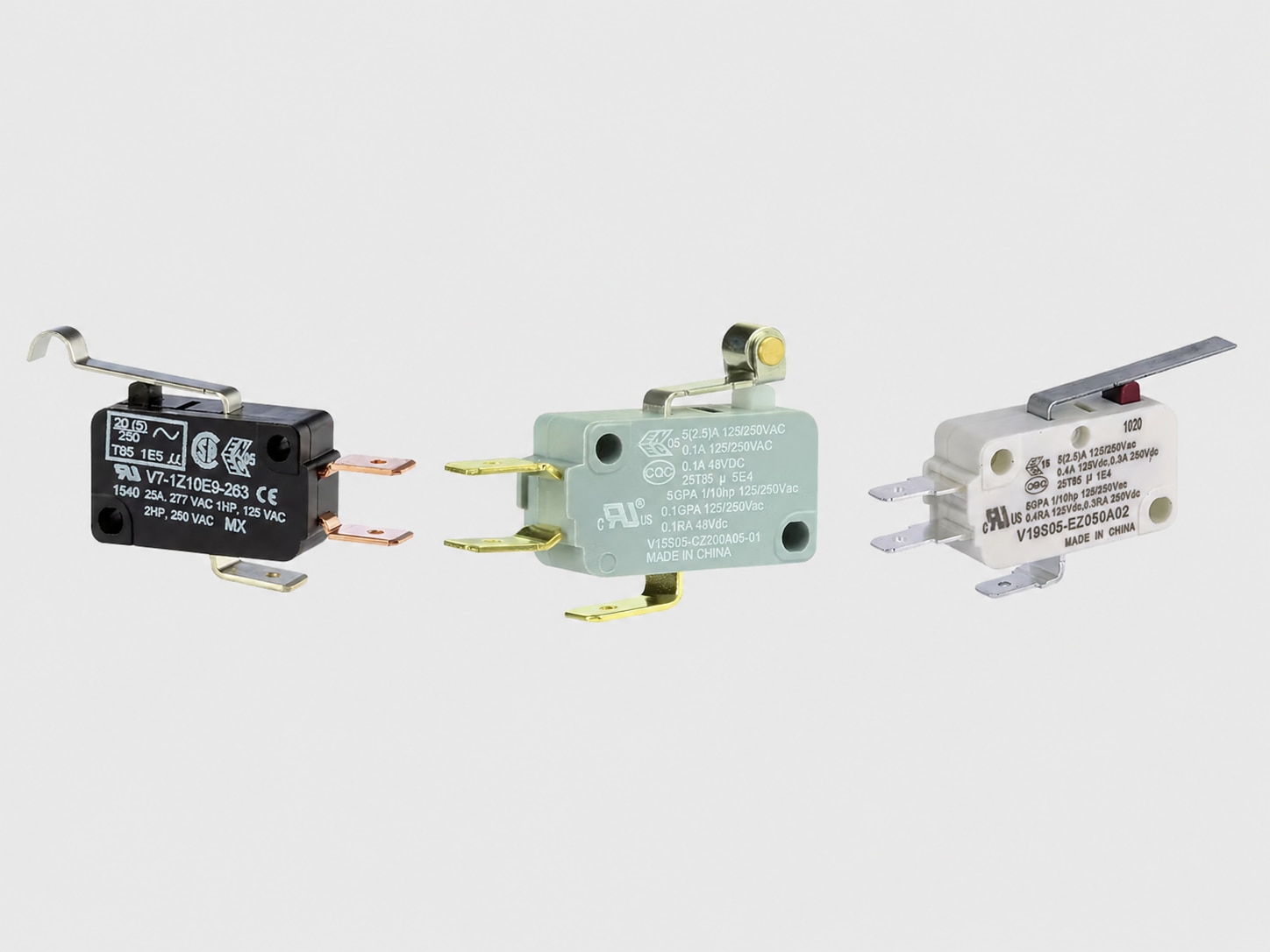

ハネウェル汎用ベーシックスイッチ

ハネウェルの汎用ベーシックスイッチは、機械や装置の位置・有無検出、ON/OFF制御など、幅広い用途に使用できる小型の電気機械式スイッチです。

V7 / V15 / V19の3シリーズをラインアップ。高い信頼性と豊富な仕様を備えたV7、幅広い用途に対応する標準タイプのV15、量産機器への組み込みを考慮したV19から、必要な電気定格・操作力・アクチュエータ・端子仕様などに合わせて選定できます。

取り扱い一覧

※掲載情報は代表仕様です。型式により仕様が異なる場合があります。選定・ご使用の際は、必ず最新のデータシートをご確認ください。

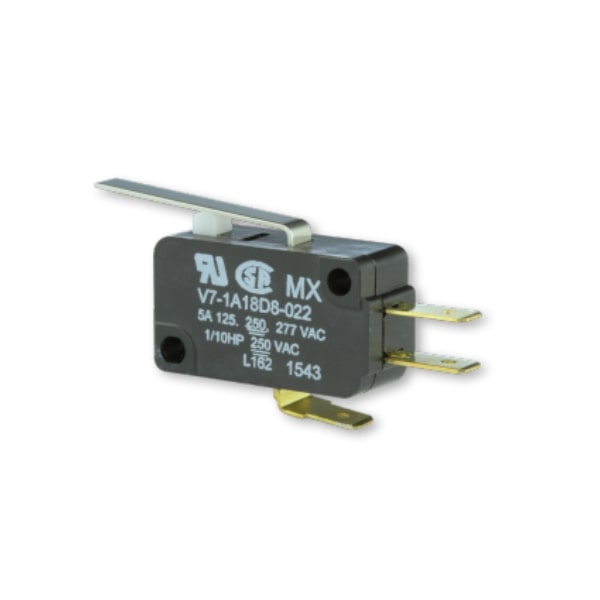

シリーズ	V7シリーズ
ハウジング	ガラス繊維強化樹脂（PCT）
接点構成	SPDT / SPNO / SPNC
端子方式	クイックコネクト端子 / PCB端子
使用温度	−40～85℃ / 高温仕様：～175℃
アクチュエータ	ピンプランジャー / 各種一体型レバー
電気定格	0.1A未満のロジックレベル～最大25A
認証	CSA / ENEC / UL、RoHS対応
特徴	高信頼・長寿命のプレミアム小型ベーシックスイッチ。最大1,000万回の機械寿命と、豊富な電気定格・アクチュエータ・端子仕様をラインアップ

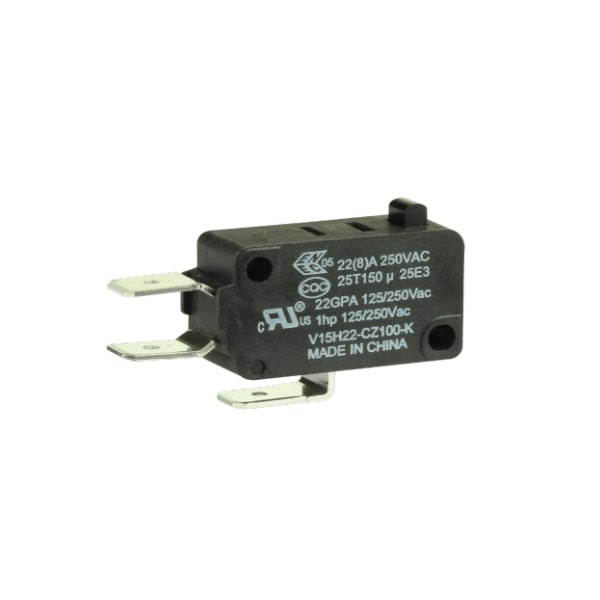

シリーズ	V15シリーズ
ハウジング	熱可塑性樹脂（PBT / 高温仕様PET）
接点構成	SPDT / SPNO / SPNC
端子方式	クイックコネクト / プッシュイン / RAST-5・RAST-7 / はんだ端子 / PCB端子 / ねじ端子
使用温度	−25～85℃ / 125℃ / 150℃仕様
アクチュエータ	ピンプランジャー / 各種一体型レバー
電気定格	5A～最大26A ※仕様により異なる
認証	UL / CE / UKCA / cUL / ENEC / CQC
特徴	幅広い用途に対応する標準小型ベーシックスイッチ。豊富な電気定格・端子・アクチュエータを選択でき、量産機器への組み込みにも最適

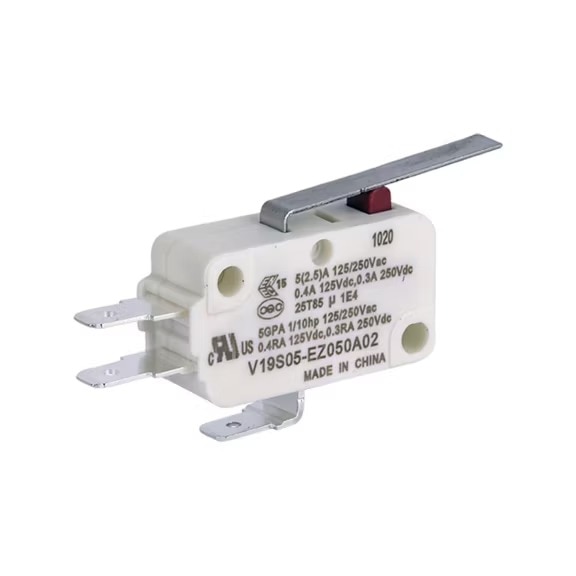

シリーズ	V19シリーズ
ハウジング	熱可塑性樹脂（PBT）
接点構成	SPDT / SPNO / SPNC
端子方式	クイックコネクト / RAST-2.5・5・7 / ストレートPCB端子
使用温度	−25～85℃ / 125℃仕様
アクチュエータ	ピンプランジャー / 各種一体型レバー
電気定格	5A / 16A
認証	UL / cUL / CE / UKCA / ENEC / CQC
特徴	量産機器向けのコストパフォーマンスに優れた小型ベーシックスイッチ。RAST端子にも対応し、自動組立を考慮したシンプルな構成
