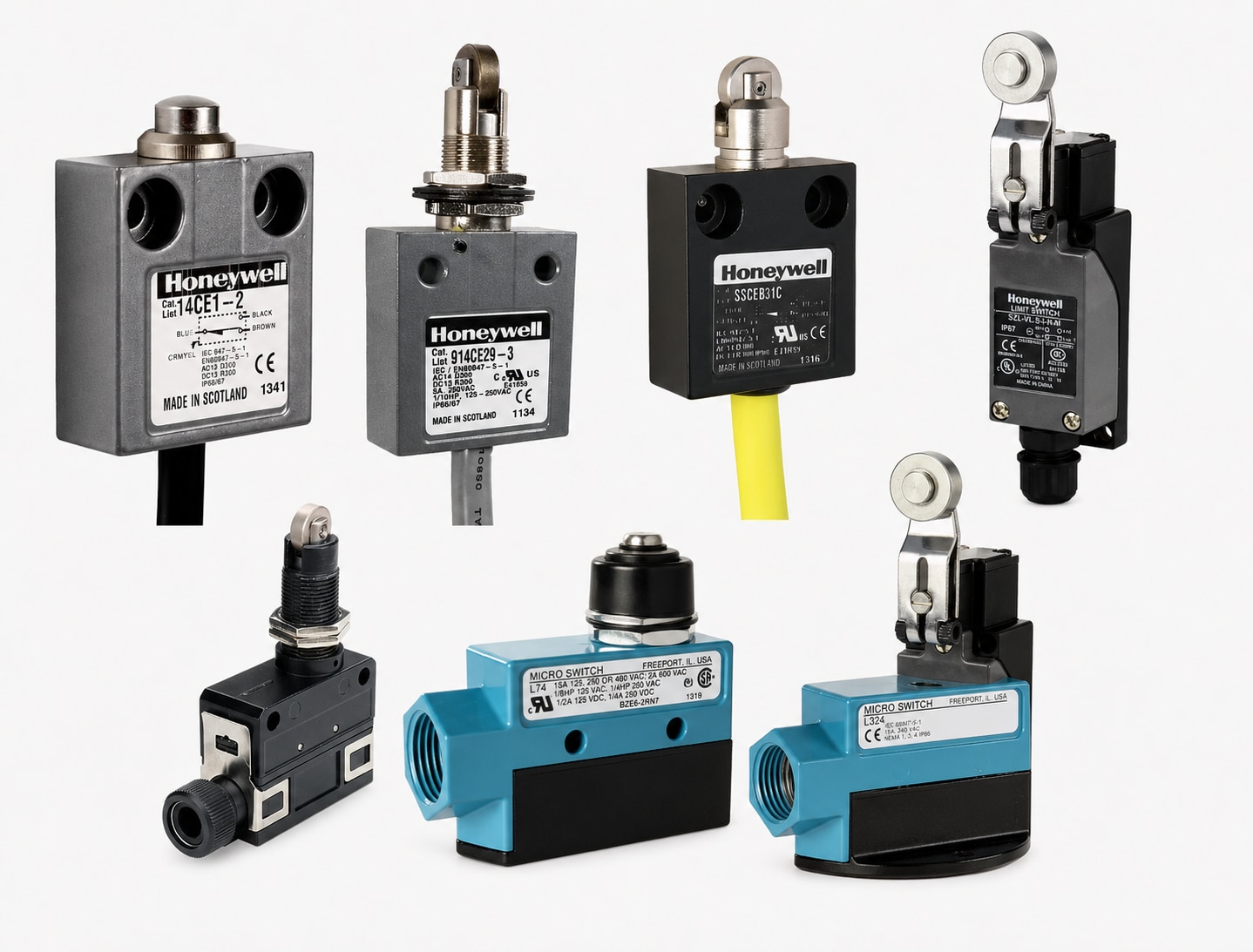

ハネウェル小型・省スペースリミットスイッチ

ハネウェルの小型・省スペースリミットスイッチは、装置の小型化や限られた取付スペースでの位置検出に適したコンパクトなリミットスイッチです。

14CE / 914CE / SSCE / SZL-VL-S / SL1 / BZE6 / BZV6をラインアップ。ミニチュアサイズながら、金属ハウジングや高いシール性能、豊富なアクチュエータなど、産業機械・装置への組み込みに適した仕様を備えています。

取り扱い一覧

※掲載情報は代表仕様です。型式により仕様が異なる場合があります。選定・ご使用の際は、必ず最新のデータシートをご確認ください。

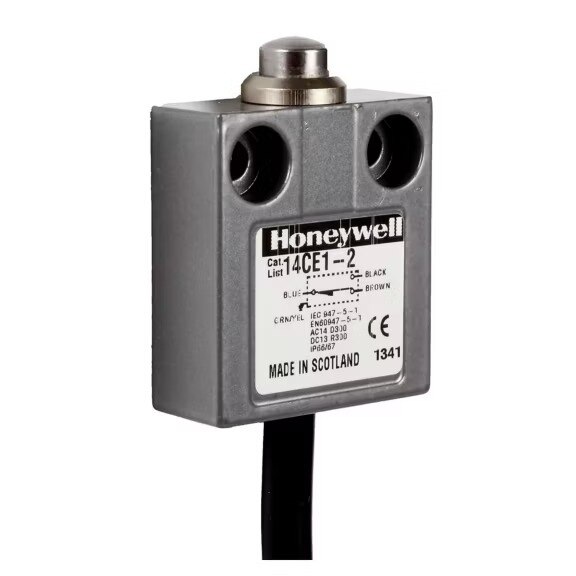

シリーズ	14CEシリーズ
ハウジング	金属
接点構成	SPDT（1NC / 1NO）
接続方式	ケーブル引き出し / 4ピンコネクタ
使用温度	0～70℃ / 低温仕様：−40～70℃
保護等級	IP65 / IP66 / IP67 / IP68(水深1mに24時間浸漬) NEMA 1 / 2 / 3 / 3R / 4 / 6 / 6P / 13
認証	CE
特徴	25mm取付センターのミニチュア精密タイプ。最大1,000万回の機械寿命に対応

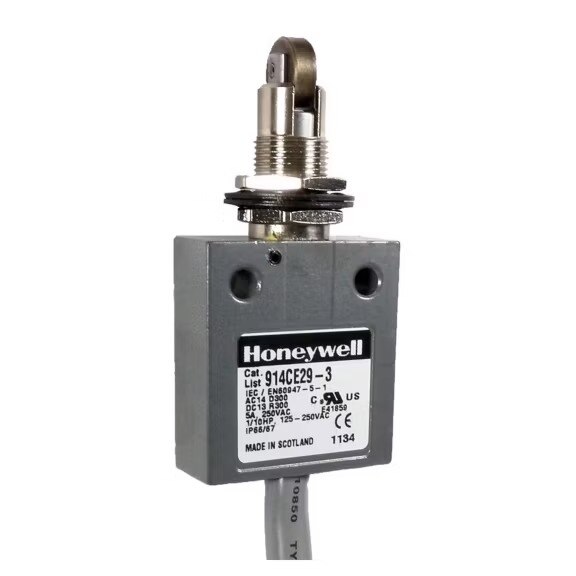

シリーズ	914CEシリーズ
ハウジング	金属
接点構成	SPDT（1NC / 1NO）
接続方式	ケーブル引き出し / 4ピンコネクタ
使用温度	0～105℃ / 低温仕様：−40～105℃
保護等級	IP66 / IP67 / IP68(水深1mに24時間浸漬) NEMA 1 / 2 / 3 / 3R / 4 / 6 / 6P / 12/ 13
認証	cURus, CE
特徴	25mm取付センターの小型精密タイプ。北米・欧州認証に対応し、最大105℃まで使用可能

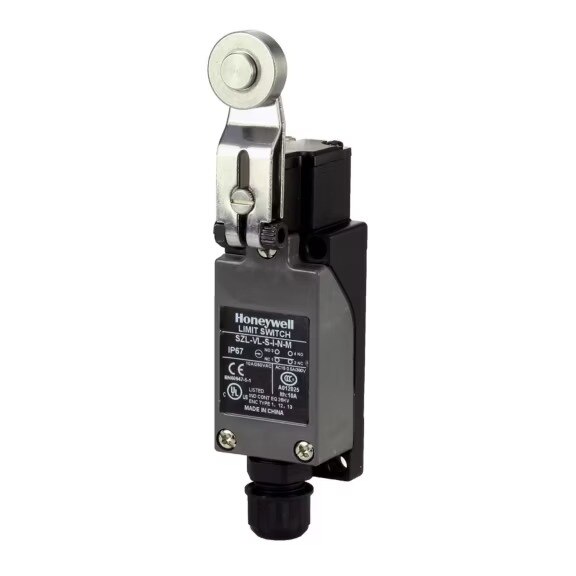

シリーズ	SZL-VL-Sシリーズ
ハウジング	金属
接点構成	1NC / 1NO（スナップアクション）
接続方式	コンジット接続 / ケーブルグランド
使用温度	−20～70℃
保護等級	IP67、NEMA 1 / 12 / 13
認証	CCC / CE / UKCA / cULus
特徴	省スペース設置に適した小型産業用タイプ。豊富なアクチュエータと最大1,000万回の機械寿命に対応

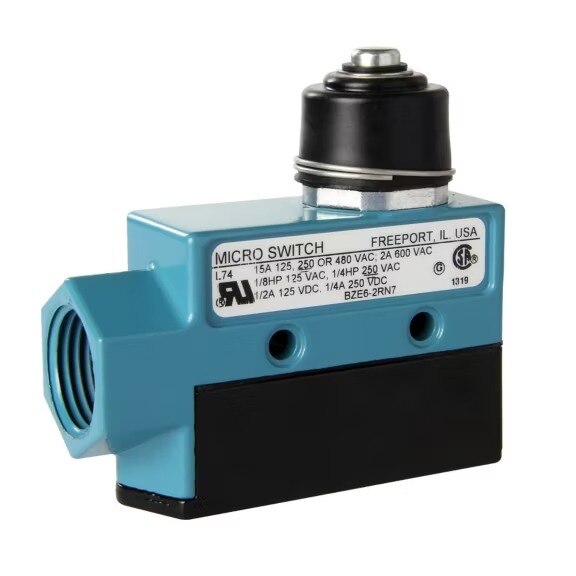

シリーズ	BZE6シリーズ
ハウジング	亜鉛ダイカスト
接点構成	SPDT / SPDT-DB
接続方式	コンジット接続 / 4ピンコネクタ / ケーブル引き出し
使用温度	−32～71℃ / 低温仕様：−40～71℃
保護等級	IP66（ブーツシール仕様） / IP40（ブーツなし） NEMA 1 / 3 / 4（ブーツシール仕様）
認証	UL / CSA / CE / UKCA（型式により）
特徴	限られたスペースに設置しやすい中負荷・サイドマウントタイプ。豊富なアクチュエータと接続方式を選択可能

シリーズ	BZV6シリーズ
ハウジング	亜鉛ダイカスト
接点構成	SPDT
接続方式	コンジット接続 / 4ピンコネクタ / ケーブル引き出し
使用温度	−32～71℃ / 低温仕様：−40～71℃
保護等級	IP66（ブーツシール仕様） / IP40（ブーツなし） NEMA 1 / 3 / 4（ブーツシール仕様）
認証	UL / CSA / CE / UKCA（型式により）
特徴	限られたスペースへの設置に適した中負荷・フランジマウントタイプ。豊富なアクチュエータを選択可能

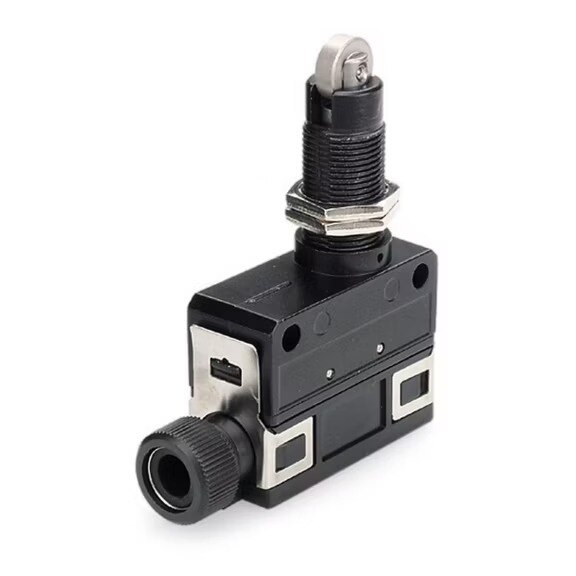

シリーズ	SL1シリーズ
ハウジング	金属
接点構成	ー
接続方式	ー
使用温度	ー
保護等級	IP67
認証	UL / CSA
特徴	25mm取付センターのコンパクトタイプ。装置の小型化や限られたスペースへの設置に最適

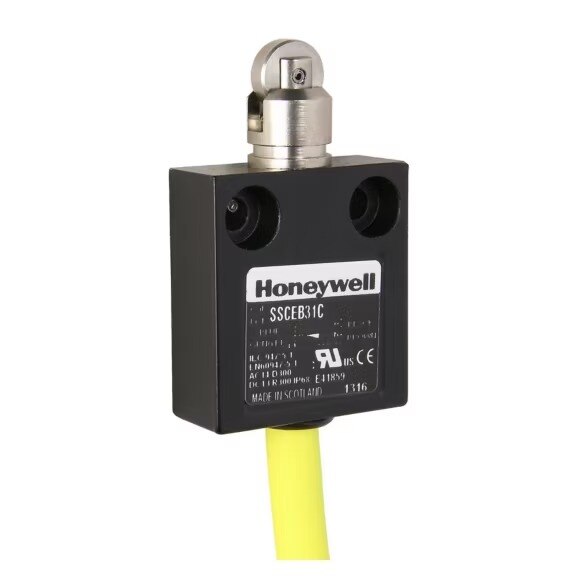

シリーズ	SSCEシリーズ
ハウジング	金属
接点構成	ー
接続方式	ー
使用温度	ー
保護等級	IP65 / IP66 / IP67
認証	CE
特徴	25mm取付センターの超密閉ミニチュアタイプ。限られたスペースや厳しい環境での使用に対応
