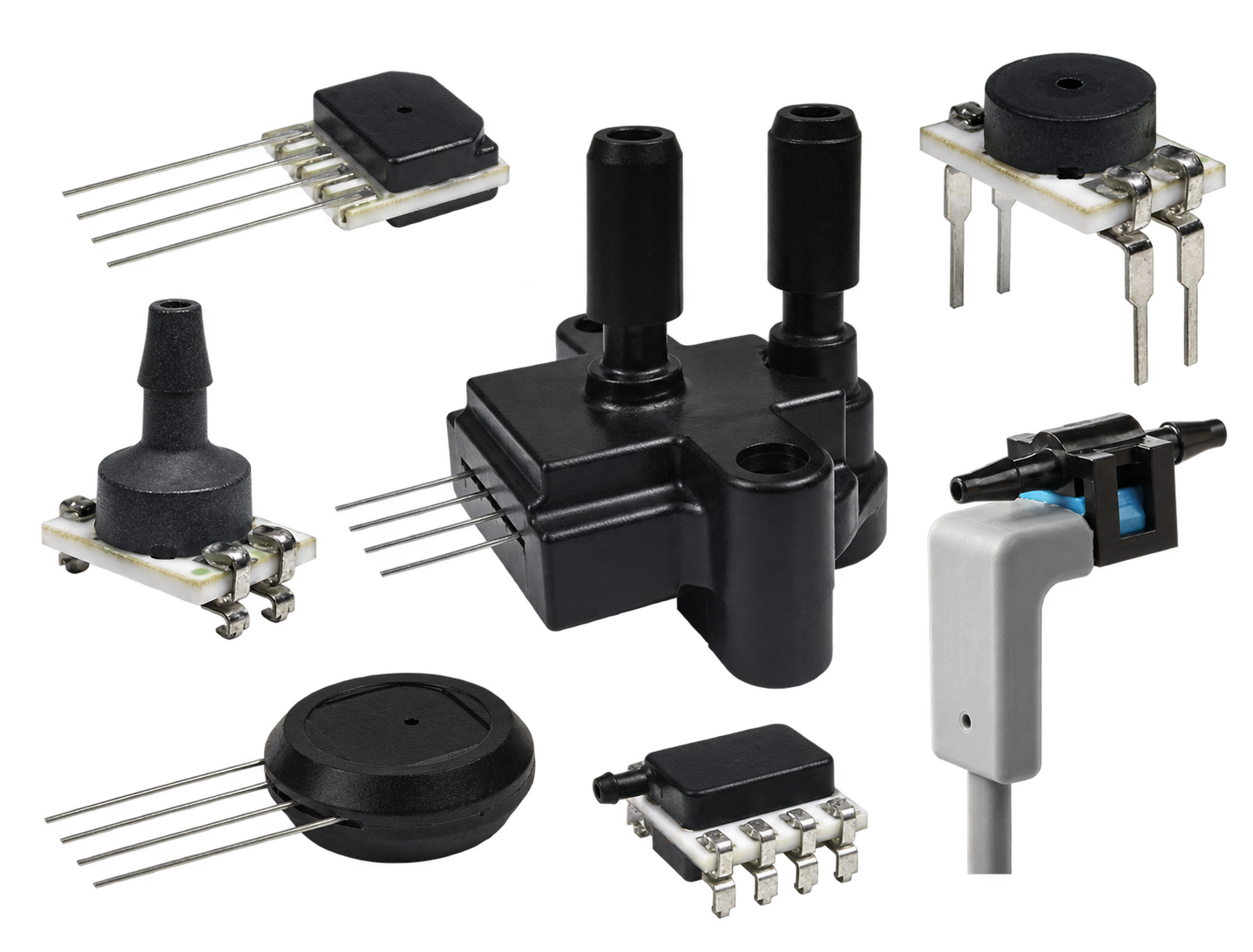

ハネウェル 非増幅型圧力センサ
Honeywellの非増幅型圧力センサは、ピエゾ抵抗式シリコンセンシング技術を採用し、圧力に応じたmVレベルのアナログ出力を提供する基板実装型センサです。外部回路側で信号増幅や補正を行えるため、装置仕様に合わせた信号処理・校正設計が可能です。
温度補償済みタイプと非補償タイプをラインアップし、低圧・微差圧から幅広い圧力測定に対応。コンパクトな基板実装タイプからフロースルー構造まで、医療機器、分析装置、産業機器など用途に応じて選択できます。
- ピエゾ抵抗式シリコンセンサによるmVアナログ出力
- 温度補償済み／非補償タイプをラインアップ
- 外部回路による増幅・校正・補正を自由に設計可能
- ゲージ圧・差圧・絶対圧などに対応 ※シリーズにより異なる
- 低圧・微差圧から幅広い圧力レンジをラインアップ
- DIP・SMT・SIPなど、多様な実装形態に対応
- 非腐食性媒体に対応し、液体対応仕様も選択可能
- 医療機器、分析装置、産業機器など幅広い組み込み用途に対応
取り扱い一覧
※掲載情報は代表仕様です。型式により仕様が異なる場合があります。選定・ご使用の際は、必ず最新のデータシートをご確認ください。

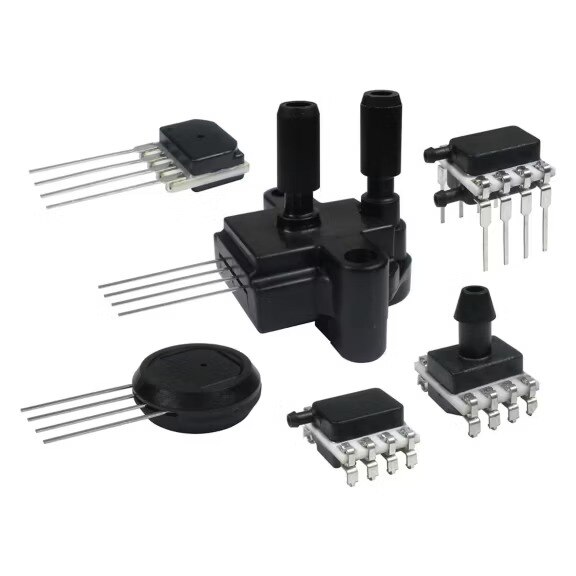

シリーズ | TSC / NSCシリーズ |
|---|---|
圧力レンジ | TSC：±60 mbar～±10 bar / ±6 kPa～±1 MPa / ±1～±150 psi |
圧力タイプ | TSC：ゲージ圧 / 差圧 |
出力方式 | アナログ |
精度 | 最小±0.15 %FSS BFSL |
対応媒体 | 非腐食性・非イオン性の気体 / 液体 |
動作温度 | −40～85℃ |
特徴 | TSCは温度補償済みでシステム側の温度校正を軽減。NSCは非補償で、ユーザー側で独自の校正・補正が可能。10×10 mmの小型パッケージと豊富なポート・実装仕様をラインアップ |

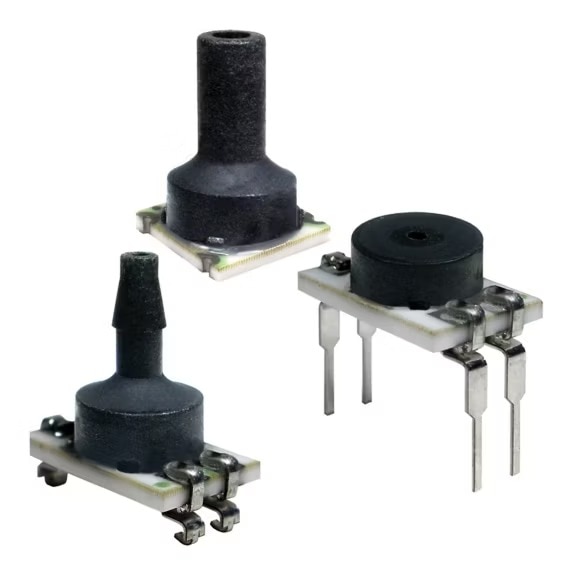

シリーズ | TBP/NBPシリーズ |
|---|---|
圧力レンジ | TBP：60 mbar～10 bar / 6 kPa～1 MPa / 1～150 psi |
圧力タイプ | TBP：ゲージ圧 / 差圧 |
出力方式 | アナログ |
精度 | TBP：±0.15 %FSS～ |
対応媒体 | 非腐食性・非イオン性の気体 / 液体 |
動作温度 | −40～125℃ |
特徴 | TBPは温度補償済みでシステム側の温度校正を軽減。NBPは非補償で、ユーザー側で補償・校正・増幅を自由に設計可能。最小7×7 mmの小型パッケージや食品対応仕様もラインアップ |
シリーズ | |
|---|---|
圧力レンジ | 1～100 psi |
圧力タイプ | 絶対圧 / ゲージ圧 / 差圧 |
出力方式 | アナログ |
精度 | 直線性（BFSL）：最大0.2～0.6 %span |
対応媒体 | 樹脂部品および選択したシール材に適合する媒体 |
動作温度 | −40～85℃ |
特徴 | 流路一体型の小型・低圧センサ。流路内のデッドスペースを抑え、シール材を媒体に合わせて選択可能。SIP / DIPやケーブルハーネス仕様を用意し、血液透析などの医療用途にも対応 |
シリーズ | |
|---|---|
圧力レンジ | 0.5～250 psi |
圧力タイプ | ゲージ圧 / 差圧 |
出力方式 | アナログ |
精度 | 直線性（BFSL）：Typ. ±0.2 %span |
対応媒体 | 樹脂部品および選択したシール材に適合する媒体 |
動作温度 | −40～85℃ |
特徴 | 非補償・非増幅の流路一体型圧力センサ。0.5～250 psiの広いレンジに対応し、低デッドスペース構造や選択可能なシール材、SIP / DIP・ケーブルハーネス仕様を用意。血液透析などの医療用途にも対応 |
